Токарные настольные станки с ЧПУ

Учебный настольный токарный станок с ЧПУ

Эти машины оснащены также дублирующим ручным управлением, для лучшего понимания процессов обработки. На них можно уже обрабатывать мягкие металлы. Они имеют серьёзную точность, и, соответственно требуют к себе большего внимания. Именно здесь приобретаются навыки по настройке токарных станков. Полученные навыки помогут учащимся работать на любых токарных станках с ЧПУ.

Безопасность станков на высоте - все они оснащены прозрачными защитными кабинами, которые снабжены системой отключения станка при открывании дверцы, а невысокие мощности в совокупности с мягкими обрабатываемыми материалами позволяют избежать порчи оборудования и инструмента в случае ошибок.

Технические характеристики

Максимальный диаметр обработки над станиной 140 мм
Максимальный диаметр заготовки над суппортом 75 мм
Максимальное расстояние между центрами 250 мм

Диаметр патрона 80 мм
Скорость вращения шпинделя 100-2000 об/мин
Сквозное отверстие шпинделя 11 мм
Крепление шпинделя MT2
Мощность двигателя шпинделя 150 Вт

Тип приводов перемещения - шаговый
Ход по оси Х 100 мм
Ход по оси Z 150 мм
Максимальная скорость перемещения суппорта 300 мм/мин
Максимальная скорость подачи 200 мм / мин
Максимальный крутящий момент шаговых двигателей по осям (X/Z) 1.35 Нм / 3.1 Нм
Размер державок инструмента 8 х 8 мм
Конус задней бабки MT1
Диаметр пиноли задней бабки 20 мм
Ход пиноли задней бабки 25 мм

Точность позиционирования +0.02 мм
Точность повторяемости +0.02 мм
Напряжение питания 220 В
Масса нетто 45 кг
Габаритные размеры 730 х 380 х 350 мм

УЧЕБНЫЙ НАСТОЛЬНЫЙ СТАНОК С ЧПУ МОЩНОСТЬ ПРИВОДА ШПИНДЕЛЯ 0.5 КВТ.

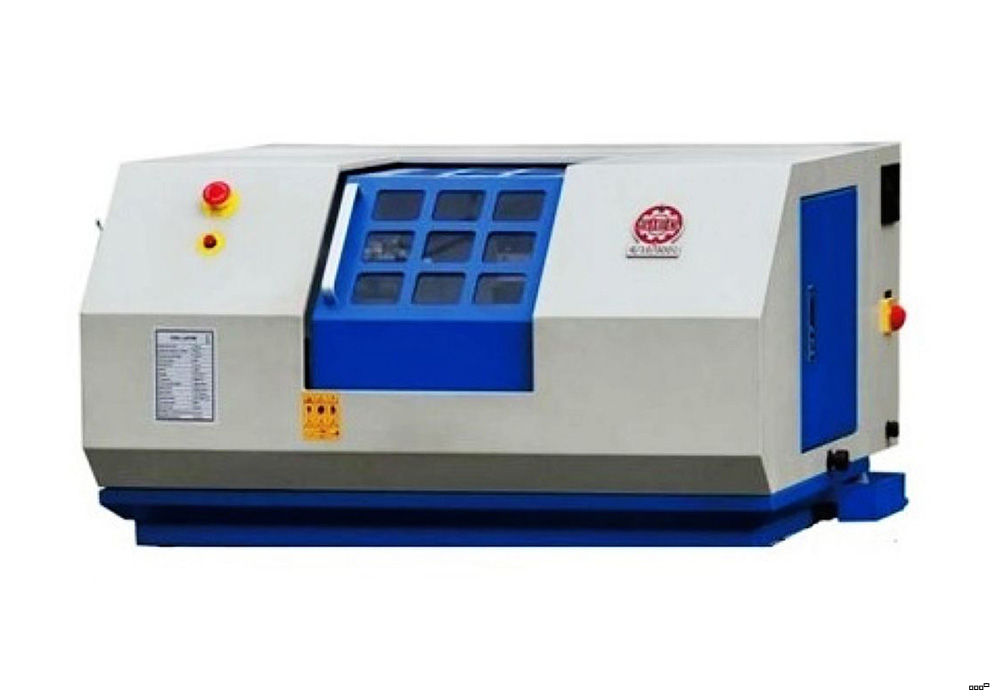

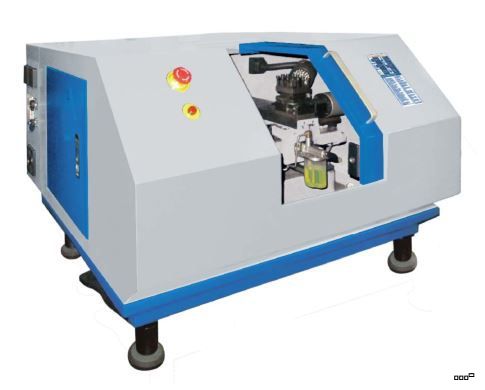

Средний токарный станок с ЧПУ уже с более мощным приводом шпинделя в 500Вт, позволяет вести обработку как пластика, так и большинство марок цветных сплавов. Конструкция имеет закрытый корпус, для визуализации процесса обработки предусмотрено смотровое окно в дверце корпуса. Также предусмотрена система автоматической смены инструмента на 4 положения и централизованная система смазки.

Технические характеристики:

Максимальный диаметр обработки над станиной 200мм
Максимальный диаметр заготовки над суппортом 100мм
Максимальное расстояние между центрами 380мм
Диаметр патрона 100мм
Скорость вращения шпинделя 100-3000r / мин
Сквозное отверстие шпинделя 20мм
Крепление шпинделя MT3
Мощность двигателя шпинделя 500Вт
Тип приводов перемещения - шаговый
Ход по оси Х 75мм
Ход по оси Z 280мм
Максимальная скорость перемещения суппорта 2000 мм/мин
Максимальный крутящий момент шаговых двигателей по осям 1.35/3.1Нм
Количество позиций системы автоматической смены инструмента
- 4 под резцы с державкой 8 × 8мм
Конус задней бабки MT2
Диаметр пиноли задней бабки 22мм
Ход пиноли задней бабки 50мм
Точность позиционирования +0.015мм
Точность повторяемости +0.010мм
Напряжение питания 220В
Масса нетто 210 кг
Габаритные размеры 1000 × 780 × 565 мм

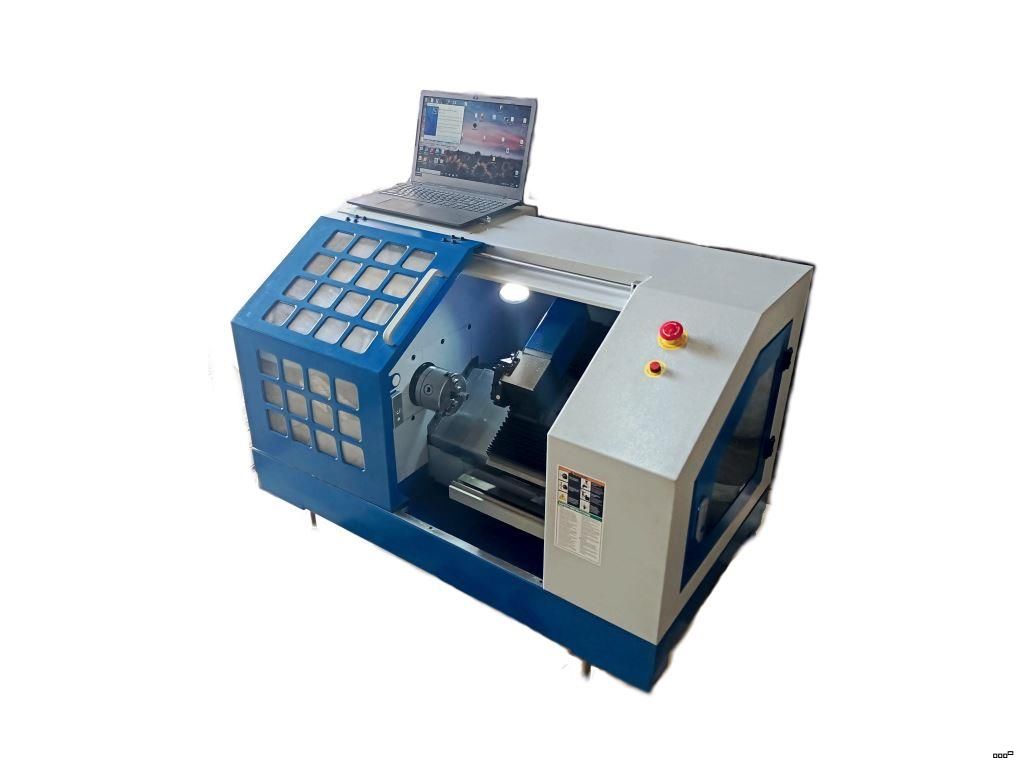

УЧЕБНЫЙ НАСТОЛЬНЫЙ СТАНОК С ЧПУ МОЩНОСТЬ ПРИВОДА ШПИНДЕЛЯ 1 КВТ.

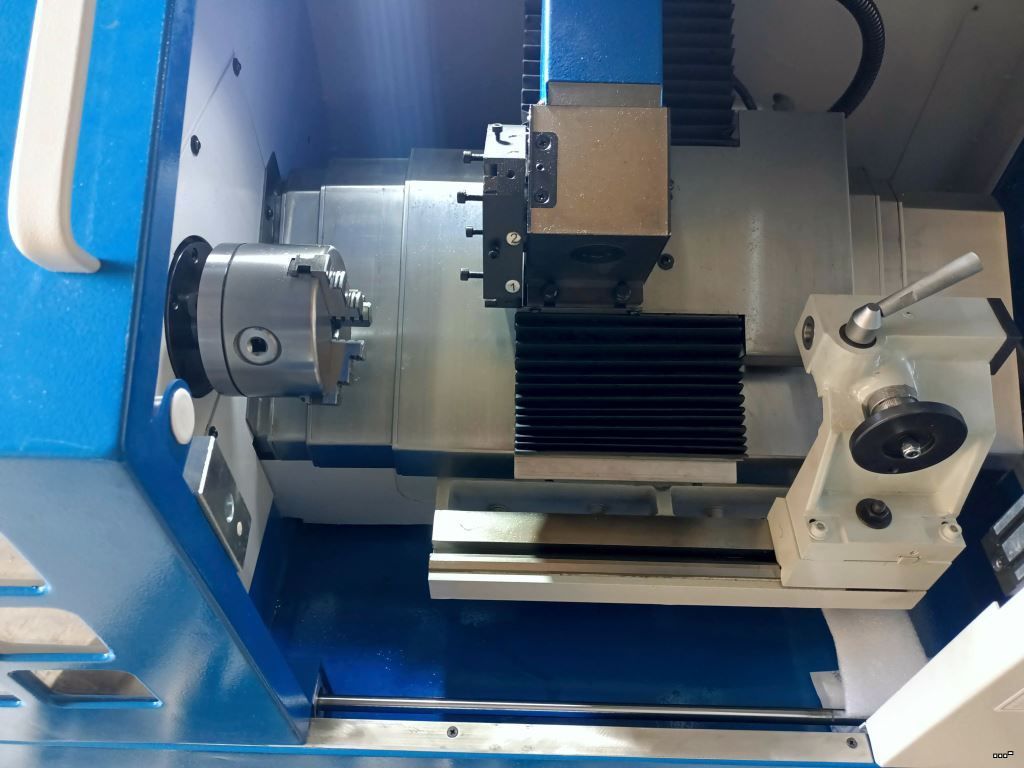

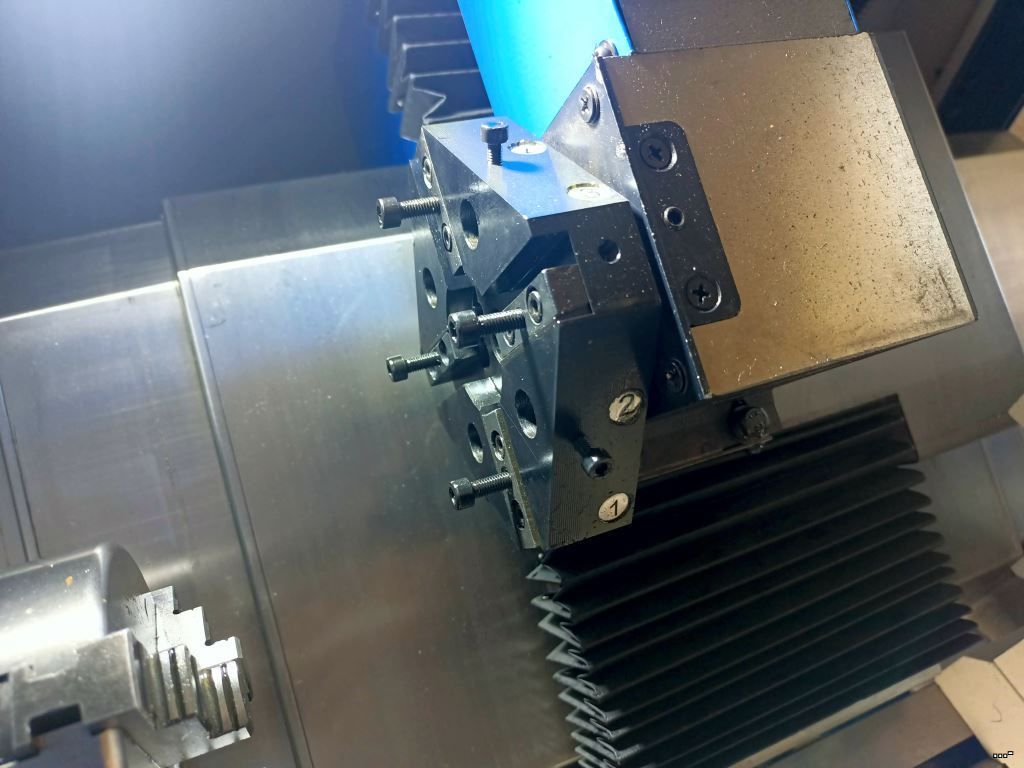

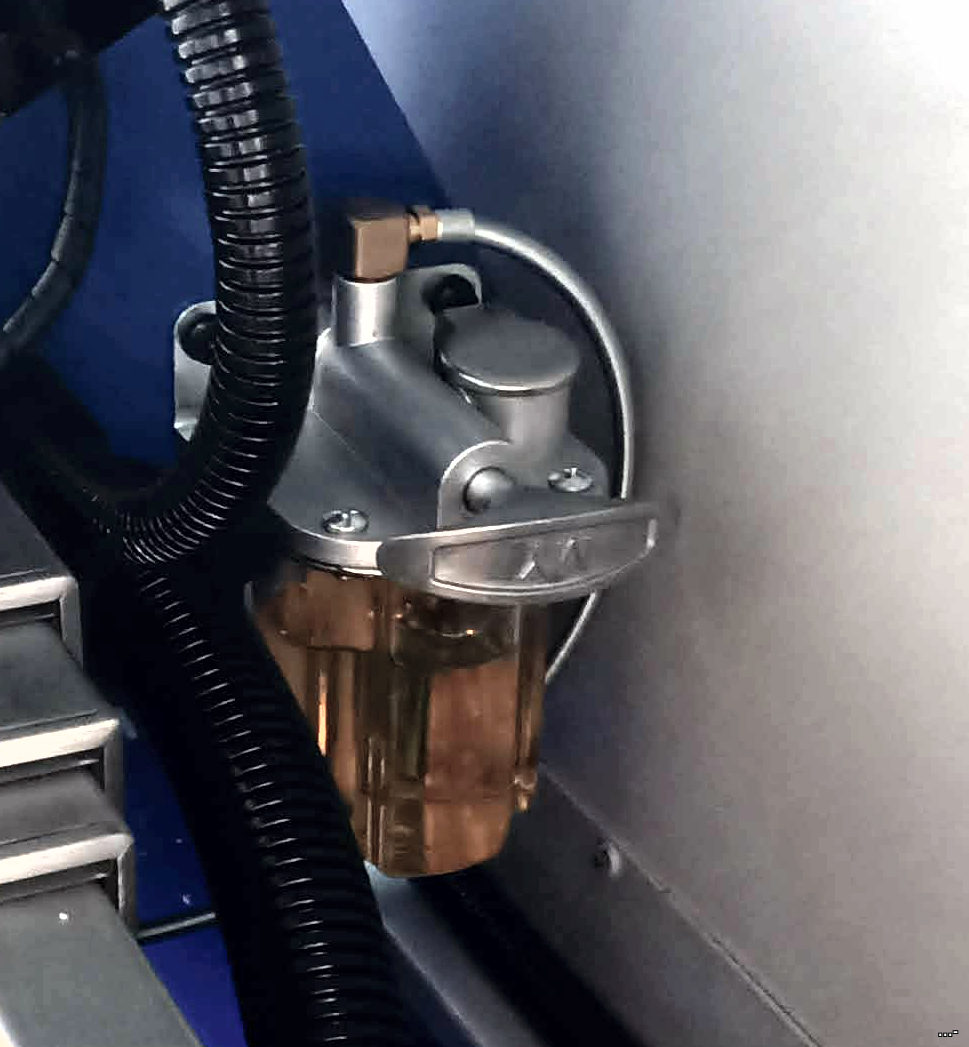

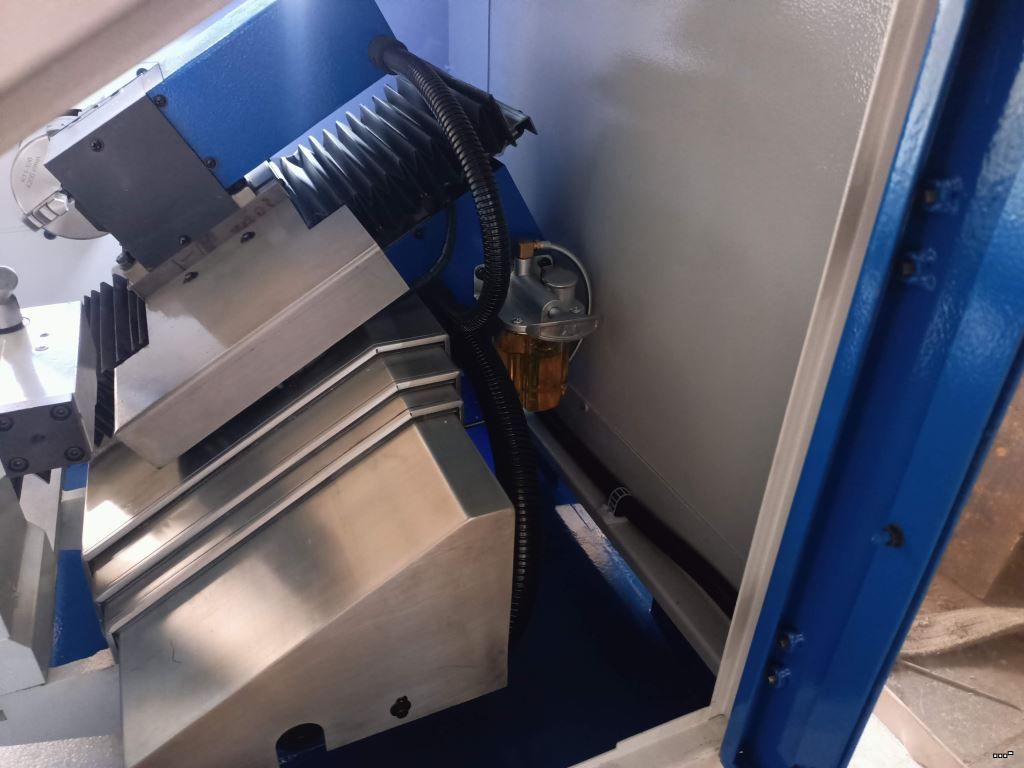

Также есть вариант более серьёзного полупрофессионального токарного станка с ЧПУ. Мощность привода 1 кВт этого достаточно для обработки практически любых цветных  и черных металлов. Станок имеет ряд технических решений, которые используются в профессиональных станках с ЧПУ. Это чугунная наклонная станина, высокоточные направляющие и ходовые винтами ШВП. Предусмотрена система автоматической смены инструмента на 8 позиций. Станок оборудован системой централизованной смазки и современной электроникой. Станок безопасен и имеет высокую степень защиты, а также простую и понятную систему управления. Она устанавливается на практически любой современный компьютер или ноутбук. Поэтому этот станок идеально впишется в учебный процесс  и поможет с  изготовлением широкого спектра компонентов для учебных проектов.

Технические характеристики:

Максимальный диаметр обработки над станиной 200мм
Максимальный диаметр заготовки над суппортом 90мм
Максимальное расстояние между центрами 280мм
Диаметр патрона 100мм
Скорость вращения шпинделя 100-3000r / мин
Сквозное отверстие шпинделя 20мм
Крепление шпинделя MT3
Мощность двигателя шпинделя1000Вт
Тип приводов перемещения - шаговый
Ход по оси Х 100мм
Ход по оси Z 175мм
Максимальная скорость перемещения суппорта 3000 мм/мин
Максимальный крутящий момент шаговых двигателей по осям 3 Нм
Количество позиций системы автоматической смены инструмента
- 4 под резцы с державкой 8 × 8мм
- 4 под инструмент с диаметром державки 12мм.
Конус задней бабки MT1
Диаметр пиноли задней бабки 22мм
Ход пиноли задней бабки 30мм
Точность позиционирования +0.010мм
Точность повторяемости +0.005мм
Напряжение питания 220В
Масса нетто 250 кг
Габаритные размеры 1070 × 690 × 760 мм

Оснастка и инструмент

Оснастка и инструмент подходит для обеих станков.
