Направление "Физические основы электротехники и электроники".
«Физические основы электротехники и электроники» представлен комплексом учебно-демонстрационных и экспериментальных наборов, который предназначен для использования в условиях типового кабинета физики общеобразовательной школы, средних образовательных учреждений при проведении лабораторных работ.

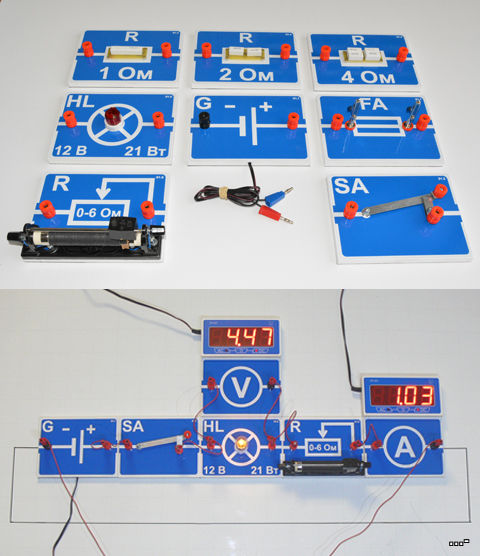

Набор для исследования цепей постоянного тока
Назначение
Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении разделов “Электрические явления” и “Законы постоянного тока”.
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Перечень демонстраций
Составление электрической цепи.
Измерение силы тока амперметром.
Измерение напряжения вольтметром.
Зависимость силы тока от напряжения.
Зависимость силы тока от сопротивления.
Измерение сопротивлений.
Устройство переменного резистора (реостата).
Последовательное соединение проводников.
Параллельное соединение проводников.
Нагревание проводника электрическим током.
Определение мощности электрического тока.
Действие плавкого предохранителя.

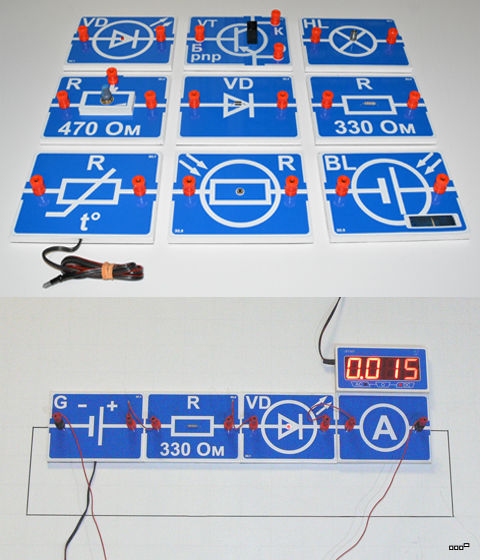

Набор для исследования тока в полупроводниках
Назначение
Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении раздела “Электрический ток в полупроводниках”.
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Перечень демонстраций
Изучение зависимости сопротивления полупроводника от температуры.
Изучение зависимости сопротивления полупроводника от освещенности.
Односторонняя проводимость полупроводникового диода.
Изучение светодиода.
Устройство транзистора.
Ключевой режим работы транзистора.
Усиление электрического сигнала транзистором.
Действие фотореле.
Действие термореле.
Источник тока на основе полупроводникового Фотоэлемента.
Набор для исследования переменного тока, явлений электромагнитной индукции и самоиндукции
Назначение
Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении разделов "Электростатика”, "Электромагнитная индукция" и "Переменный электрический ток".
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Перечень демонстраций
Зарядка конденсатора.
Разрядка конденсатора.
Энергия заряженного конденсатора.
Электромагнитная индукция.
Явление самоиндукции.
Конденсатор в цепи переменного тока.
Катушка индуктивности в цепи переменного тока.
Последовательная цепь переменного тока.
Резонанс в последовательном колебательном контуре.
Зависимость резонансной частоты от параметров контура.
Принцип действия трансформатора.

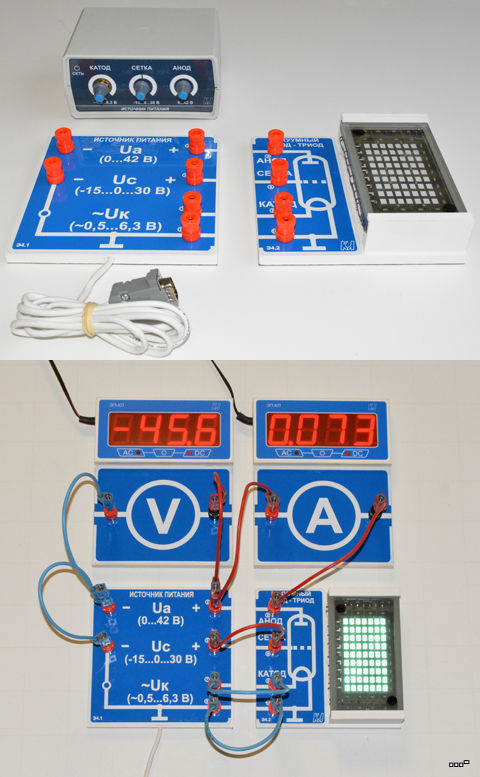

Набор для изучения тока в вакууме, с источником питания
Назначение
Набор используется для проведения демонстрационных экспериментов по курсу физики при изучении разделов "Вакуумный диод-триод"" и "Ток в вакууме".
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Перечень демонстраций
Изучении движения электронов в электрическом и магнитном полях.
Исследование анодной характеристики вакуумного диода.
Исследование зависимости анодного тока от напряжения накала.
Исследование зависимости анодного тока от напряжения между сеткой и катодом.
Наблюдение действия магнитного поля на электроны.
Наблюдение зависимости анодного тока от действия магнитного поля на электроны.
Внешний фотоэффект. Демонстрационнно-лабораторный и лабораторно-демонстрационный комплект
Назначение
Комплекты предназначены для изучения явления внешнего фотоэффекта при проведении лабораторных работ и практикума.
Перечень демонстраций
Существование внешнего фотоэффекта.
Вольтамперная характеристика фотоэлемента.
Зависимость тока насыщения от интенсивности света.
Нулевой ток фотоэлемента.
Обратная вольтамперная характеристика фотоэлемента.
Спектры излучения источника света со светофильтрами.
Красная граница фотоэффекта.
Зависимость кинетической энергии электронов от частоты света.
Зависимость кинетической энергии электронов от интенсивности света.
Задерживающая разность потенциалов.
Определение постоянной Планка.

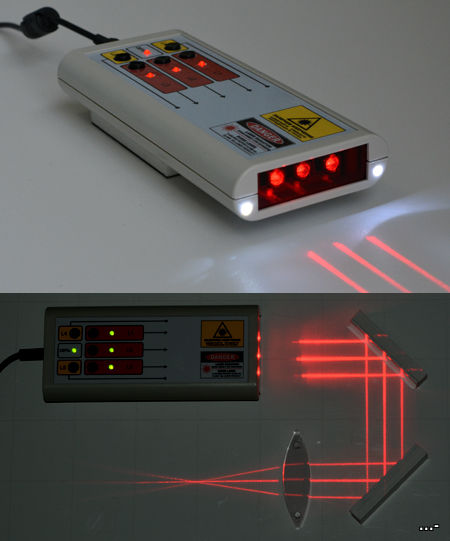

Демонстрационный комплект геометрическая оптика
Назначение
Комплект предназначен для демонстрации оптических явлений курса "Геометрическая оптика" в общеобразовательной школе и СПО.
Перечень демонстраций
прямолинейное распространение света.
нарушения прямолинейности распространения света.
измерение фокусного расстояния собирающей линзы.
измерение фокусного расстояния рассеивающей линзы.
измерение угла падающего и отраженного луча.
зеркальный перископ.
призма,явление полного внутреннего отражения.
призматический перископ.
полукруглая линза,определение коэффициента преломления по границе полного внутреннего отражения.
плоскопараллельная пластина, смещение луча при падении под углом, отличным от прямого.
световод,демонстрация принципа действия световода на примере длинной узкой светопроводящей трубки .
кювета прямоугольная, определение коэффициента преломления воды.
кювета прямоугольная, демонстрация принципа действия световода.
Комплект для изучения электромагнитных волн
Назначение
“Комплект для изучения электромагнитных волн” предназначен для проведения демонстрации по тематике: экспериментальное доказательство существования электромагнитных волн, изучение их физических свойств и ознакомление учащихся с возможностями практического применения электромагнитного излучения. Используется учителем при проведении демонстрации в кабинете физики.
Перечень демонстраций
Существование тока смещения.
Электромагнитное излучение при переходе от закрытого к открытому колебательному контуру.
Волновой характер электромагнитного излучения.
Излучение полуволновым диполем.
Распространение электромагнитной волны.
Поперечность электромагнитной волны.
Перенос энергии электромагнитной волной.
Поглощение, затухание, отражение, преломление, интерференция, дифракция, поляризация и дисперсия.
Стоячая волна.
Распространение электромагнитной волны в двухпроводной линии.
Визуализация электромагнитной волны.

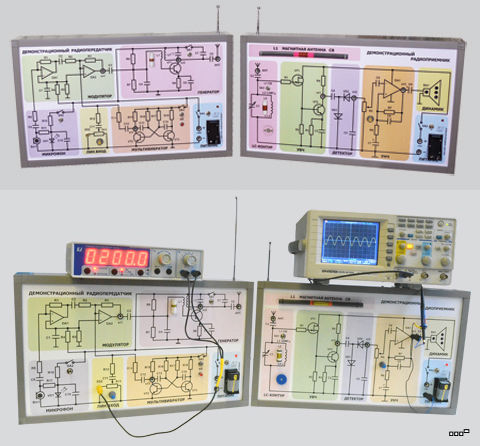

Демонстрационно-лабораторный комплект для обучения принципам радиопередачи и радиоприёма
Назначение
Набор позволяет изучить и провести демонстрации по разделу "Принципы радиосвязи".
Набор предназначен для совместной работы стендов на частоте 3,5МГц и приема радиосигналов в СВ диапазоне.
Перечень демонстраций
Изучение схемы построения радиоприемника и радиопередатчика.
Передача телеграфных и гармонических сигналов.
Передача сигнала с линейного или микрофонного входа.
Прием сигнала радиостанций на средних частотах.
Изучение работы мультивибратора.

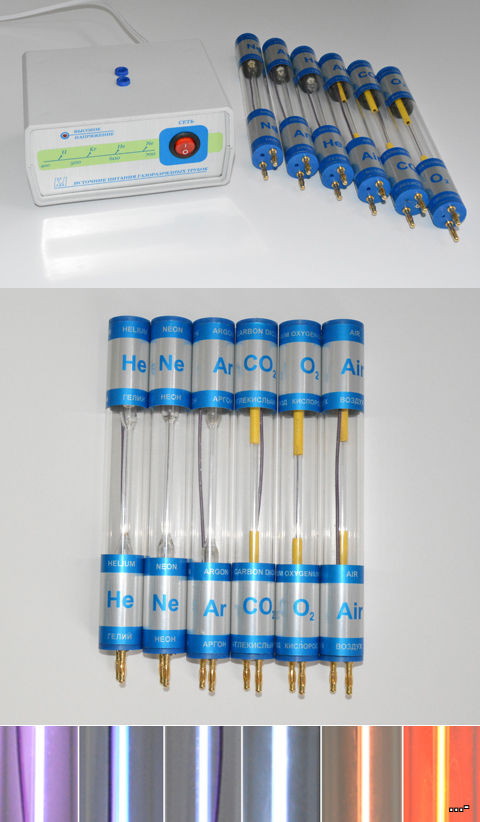

Наборы спектральных трубок с источником питания
Назначение
Набор предназначен для исследования спектра, определения длин световых волн газов, а также для визуальных демонстраций линейчатых спектров разряженных газов.
Лабораторный набор "Электричество"
Назначение
Набор позволяет проводить лабораторные работы базового курса по разделу:«Законы постоянного тока», «Электромагнитные явления».
Набор представляет собой пластиковый корпус с встроенным источником питания и установленной на нем печатной платой с дискретными компонентами. Дискретные компоненты имеют контрольные точки для коммутации и измерения электрических величин. .
Перечень демонстраций
1.Измерение тока: сила тока в простой электрической цепи.
2.Измерение напряжения: напряжение в простой электрической цепи.
3.Закон Ома.
4.Зависимость сопротивления проволочного резистора от длины проволоки.
5.Определение температуры нити накала лампы и построение графика зависимости ее сопротивления от температуры.
6.Распределение напряжения на токонесущем проволочном резисторе.
7.Изучение переменного резистора.
8.Последовательное соединение резисторов.
9.Параллельное соединение резисторов.
10.Смешанное соединение резисторов.
11.Последовательное и параллельное соединение одиночных гальванических элементов.
12.Напряжение на клеммах и внутреннее сопротивление источника питания.
13.Изучение односторонней проводимости диода.
14.Вольт-амперная характеристика диода.
15.Определение напряжения и силы тока зажигания светодиода.
16.Наблюдение тока самоиндукции.
17.Определение индуктивного сопротивления катушки.
18.Электромагнит.
19.Преобразование напряжения.
20.Преобразование тока.
Мини-лаборатория "Генераторы и моторы"
Назначение
Мини-лаборатория по электротехнике "Генераторы и моторы" предназначена для использования в условиях типового кабинета физики общеобразовательной школы, учреждений начального и среднего профессионального образования при проведении лабораторных работ по разделу «Электротехника».
Мини-лаборатория позволяет полностью автономно проводить более 15 лабораторных работ, изучить устройство, принцип и основные особенности работы электрических генераторов и двигателей различных типов.
Перечень демонстраций
1.Магнитное поле статора.
2.Магнитное поле ротора.
3.Ротор в магнитном поле статора.
4.Динамо-машина.
5.Принцип работы универсального генератора.
6.Особенности работы универсального генератора.
7.Промышленный генератор.
8.Генератор переменного и постоянного тока с электромагнитным статором.
9.Принцип работы электродвигателя постоянного тока.
10.Потребляемая мощность электродвигателя постоянного тока.
11.Электродвигатель постоянного тока с электромагнитным статором.
12.Универсальный электродвигатель с параллельным возбуждением.
13.Принцип работы универсального электродвигателя с последовательным возбуждением.
14.Потребляемая мощность универсального электродвигателя с последовательным возбуждением.
15.Синхронный двигатель.
Комплект "Фронтальные лабораторные работы и практикум по электродинамике
Назначение
Комплект предназначен для проведения 60-ти фронтальных лабораторных работ, работ физического практикума, кратковременных опытов на уроках физики в общеобразовательных учреждениях по любой из существующих программ.
К набору прилагается методическое руководство под редакцией Головина П.П., народного учителя СССР, кандидата педагогических наук.
Рекомендован (допущен) Министерством образования РФ Грифы N 535/11 от 31.05.1994 г.,N 650/11 от 07.05.1996 г.,N 740 от 01.07.2003).
Перечень демонстраций
Эликтризация тел.
Закон Ома для участка цепи.
Способы соединения проводников.
Вольт-амперная характеристика проводников.
Зависимость сопротивления проводника от геометрических размеров, материала и температуры.
Работа мощности электрического тока.
Химический источник тока.
Измерительные приборы.
Индуктивность, катушка индуктивности.
Электрическая емкость, конденсатор.
Полупроводниковый диод.
Способы выпрямления переменного тока.
Закон Ома в цепи переменного тока.
Транзистор.
Использование цифрового мультиметра.

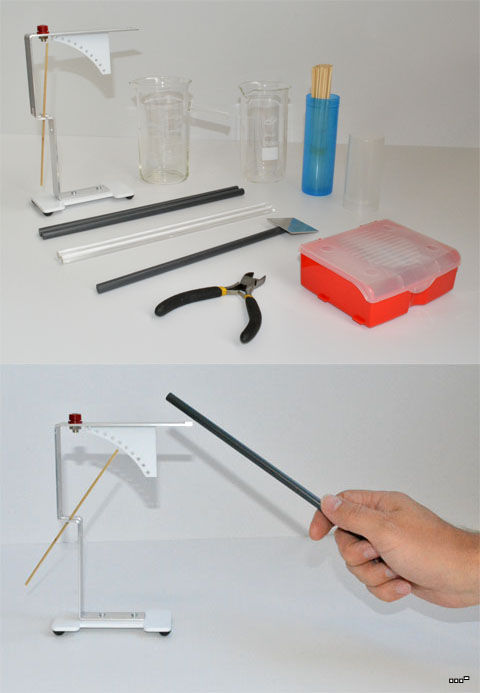

Лабораторно-демонстрационный набор по электростатике "Заряды и силы"
Назначение
Лабораторно-демонстрационный набор помогает ознакомиться учащимся с основными явлениями электростатики путем выполнения качественных экспериментов, используя электроскоп и газоразрядный индикатор.
Комплект предназначен для использования в условиях типового кабинета физики общеобразовательной школы и средних профессиональных образовательных учреждений при проведении демонстраций и лабораторных работ.
Перечень демонстраций по разделам
Контактная электризация.
Силы, действующие между зарядами.
Электростатическая индукция – действие зарядов на нейтральные тела.
Электростатическая индукция – действие зарядов на близко расположенный электроскоп.
Накопители зарядов, цилиндр Фарадея.
Электростатическое взаимодействие.
Диэлектрики и проводники.
Лабораторно-демонстрационный набор по электростатике "Заряды и поля"
Назначение
Лабораторно-демонстрационный набор по электростатике помогает ознакомиться учащимся с основными явлениями электростатики путем выполнения количественных экспериментов, используя электрометрический усилитель и мультиметр. .
Комплект предназначен для использования в условиях типового кабинета физики общеобразовательной школы и средних профессиональных образовательных учреждений при проведении демонстраций и лабораторных работ.
Перечень демонстраций по разделам
Электрические заряды.
Электрические поля.
Конденсаторы.
Дополнительные эксперименты по перемещению заряда.

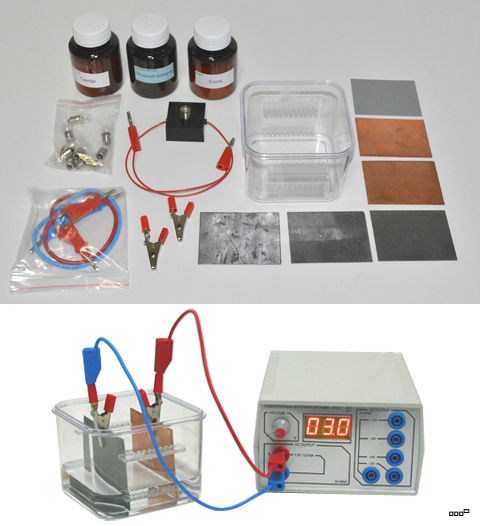

Лаборыторный набор "Электрохимия"
Назначение
Набор «Электрохимические процессы в жидкостях» предназначен для использования в условиях типового кабинета физики общеобразовательной школы и учреждений начального и среднего профессионального образования при проведении лабораторных и демонстрационных работ по разделу «Электрохимия».
Перечень лабораторных работ
Электропроводность водных растворов (электролитов);
Исследование процессов, происходящих при протекании тока через электролиты (процессов электролиза);
Зависимость силы тока в электролите от напряжения между электродами;
Зависимость сопротивления электролита от расстояния между электродами;
Нанесение гальванических покрытий (гальваностегия);
Гальванические элементы;
Свинцовые аккумуляторные батареи (аккумуляторы).
Мини-лаборатория "Электрические и магнитные цепи"
Назначение
Мини-лаборатория по электродинамике "Электрические и магнитные цепи" предназначена для использования в условиях типового кабинета физики общеобразовательной школы и учреждений начального и среднего профессионального образования при проведении лабораторных работ по разделу: «Электродинамика»,«Электротехника».
Мини-лаборатория представляет собой печатную плату с встроенным источником питания и установленной на ней дискретными компонентами.
Дискретные компоненты имеют контрольные точки для коммутации и измерения электрических величин. .
Перечень демонстраций
1.Измерение тока: сила тока в простой электрической цепи.
2.Измерение напряжения: напряжение в простой электрической цепи.
3.Закон Ома.
4.Зависимость сопротивления проволочного резистора от длины и поперечного сечения проволоки.
5.Определение температуры нити накала лампы и построение графика зависимости ее сопротивления от температуры.
6.Распределение напряжения на токонесущем проволочном резисторе.
7.Изучение переменного резистора.
8.Последовательное соединение резисторов.
9.Параллельное соединение резисторов.
10.Смешанное соединение резисторов.
11.Последовательное и параллельное соединение одиночных гальванических элементов.
12.Напряжение на клеммах и внутреннее сопротивление источника питания.
13.Изучение односторонней проводимости диода.
14.Вольт-амперная характеристика диода.
15.Зависимость сопротивления полупроводника от освещенности.
16.Определение напряжения и силы тока зажигания светодиода.
17.Знакомство с транзистором p-n-p-проводимости.
18.Конденсатор в цепи постоянного и переменного тока.
19.Конденсатор – накопитель электрической энергии.
20.Определение заряда, ёмкости и энергии конденсатора.
21.Определение емкости конденсатора по его сопротивлению переменному току.
22.Наблюдение тока самоиндукции.
23.Определение индуктивного сопротивления катушки.
24.Электромагнит.
25.Преобразование напряжения.
26.Преобразование тока.
Лабораторный стенд "8 разрядный микроконтроллер"
Назначение
Лабораторный стенд ЛС2-КЛ предназначен для практического освоения методов разработки управляющих устройств и систем на базе 8-разрядных микроконтроллеров семейства AVR ATmega, выпускаемых компанией ATMEL.
Стенд комплектуется сборником лабораторных работ:
1. Методы адресации, команды передачи данных и управления.
2. Команды обработки данных.
3. Реализация и обслуживание подсистемы прерываний.
4. Работа с внешними устройствами через параллельные порты; Работа с клавиатурой и светодиодным индикатором.
5. Реализация таймерных функций.
6. Организация последовательного обмена данными.
7. Обслуживание аналогового компаратора.
8. Обслуживание АЦП.
Лабораторный стенд "16 разрядный микроконтроллер"
Назначение
Лабораторный стенд ЛС4-КЛ предназначен для практического освоения методов разработки систем управления на базе 16-разрядных микроконтроллеров семейства 68HC(S)12, выпускаемых компанией Freescale Semiconductor (до 2004 года полупроводниковый сектор компании Motorola).
Стенд комплектуется сборником лабораторных работ:
1. Регистровая структура, способы адресации, команды пересылки.
2. Команды обработки данных.
3. Команды управления программой.
4. Программирование на языке Ассемблера.
5. Реализация параллельного ввода-вывода данных
6. Асинхронный последовательный обмена данными по интерфейсу SCI
7. Синхронный последовательный обмен данными по интерфейсу SPI.
8. Реализация таймерных функций.
9. Ввод и обработка аналоговых сигналов.
Лабораторный стенд "32 разрядный микроконтроллер"
Назначение
Лабораторный стенд ЛС5-КЛ предназначен для практического освоения 32-разрядных микроконтроллеров семейства LPC2000 с архитектурой ARM, выпускаемых компанией NXP.
Стенд комплектуется сборником лабораторных работ:
1. Порты ввода/вывода общего назначения.
2. Контроллер векторов прерываний (VIC).
3. Последовательный обмена данными по интерфейсу UART.
4. Последовательный обмен данными по интерфейсу SPI.
5. Последовательный обмен данными по интерфейсу I2C.
6. Аналогово-цифровой преобразователь.
7. Цифровой-аналоговый преобразователь.
8. Часы реального времени.
9. Шаговый двигатель.
